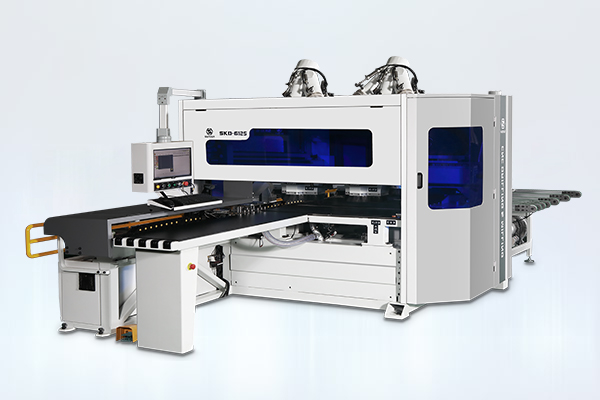

SKD-6125LGE
三鉆包、五刀庫自動換刀設計、多功能六面鉆銑
Three Drill Chucks，5 Positions Auto Tools Changers,
Multi-functions Six Sides Drilling&Milling.
五刀庫自動換刀系統+三主軸配置+三鉆包，
可一次完成工件的六面鉆孔及銑型加工，

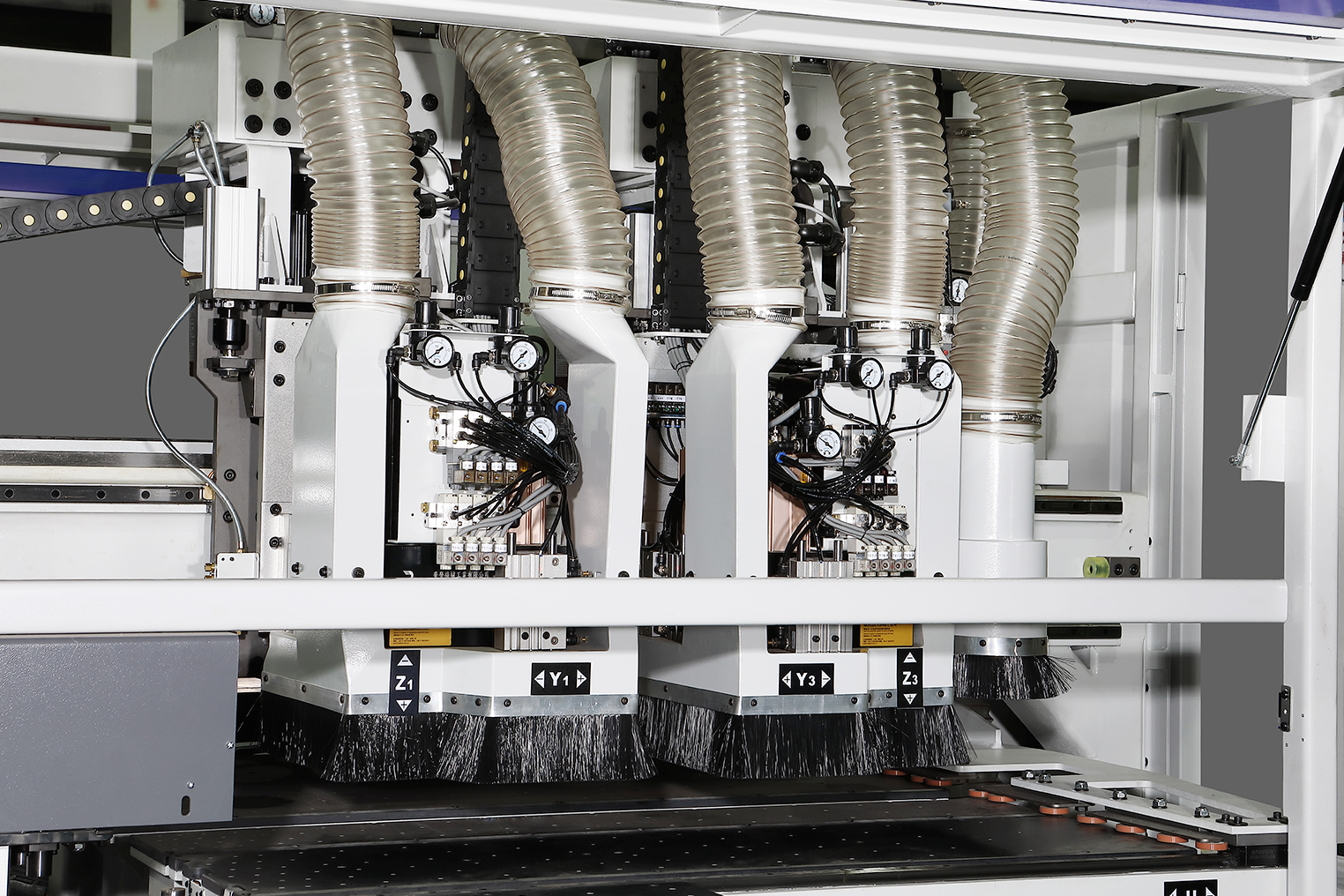

機械上樑配置雙軸對稱雙鉆包 可對同一工件同時進行同軸孔位的加工
雙倍提升加工速度

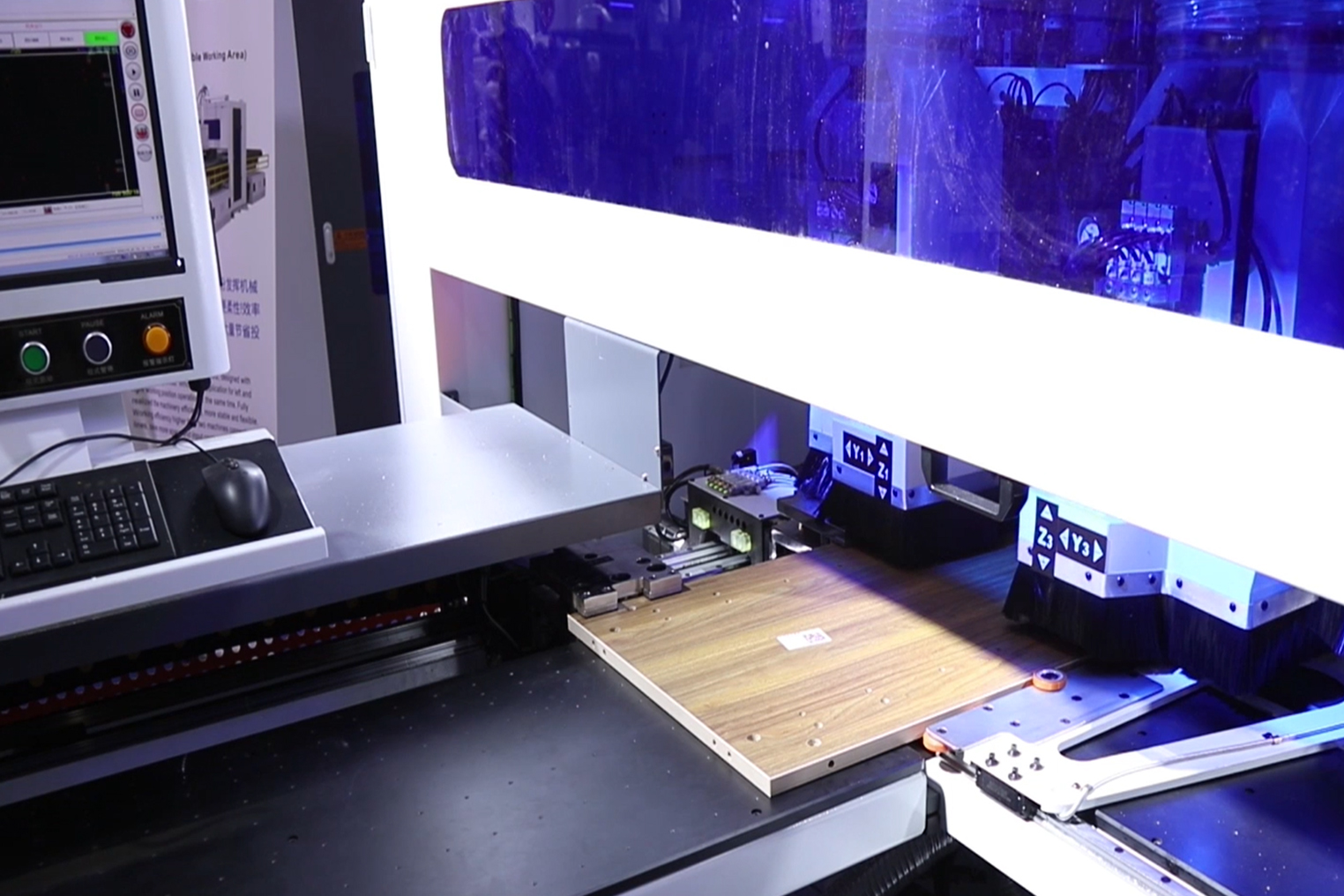

PC電腦控制系統
分區式吸塵
多種工藝快速切換
| 技術參數 | SKD-6125LGE |
| 各軸行程與最高定位速度 | |
| X 軸 |
X1:3800mm,130m/min X2:4500mm,130m/min |
| Y 軸 |
Y1/Y3:1610mm,110m/min Y2:1680mm,110m/min |
| Z軸 | Z1/Z2/Z3:90mm,60m/min |
| U軸 | U:1200mm,90m/min |
| 上鉆孔組合裝置 | |
| 鉆孔裝置數量 | 2個2PCS |
| 垂直鉆 | （6X+6Y）X2 |
| 水平鉆 | （2前+2后；2左+2右）X2 |
| 鉆組電機功率 | 2.2KWx2，4500rpm |
| 下鉆孔組合裝置 | |
| 垂直鉆 | 3x3矩陣分布 |
| 鉆組電機功率 | 2.2KW，4500rpm |
| 銑型加工主軸 | |
| 銑刀數量 | 1組上銑刀+2組下銑刀 |
| 自動換刀 | 9KW主軸帶5刀庫裝置 |
| 主軸形式 | 開槽&銑型 |
| 刀具直徑 | 銑刀/Milling：Ф6-Ф13（刀具可選） |
| 刀柄直徑 | 1/2 |
| 加工尺寸范圍 | |
| 板材寬度范圍 |
50mm（不帶側銑） 850mm（帶側銑） |
| 板材最小長度 |
250mm（不帶側銑） 400mm（帶側銑） |
| 板材厚度范圍 | 12-60mm |
| 其他參數 | |
| 工作臺高度 | 950mm |
| 總功率 | 39KW |
| 工作電壓 | 380V，50HZ |
| 工作氣壓 | 0.6-0.8Mpa |
| 外形尺寸 | 6550X3800x2200mm |
| 機械重量 | 4700KG |
| 吸塵口尺寸 | Ф200mmX1，Ф150mmX1，Ф125mmX1 |
