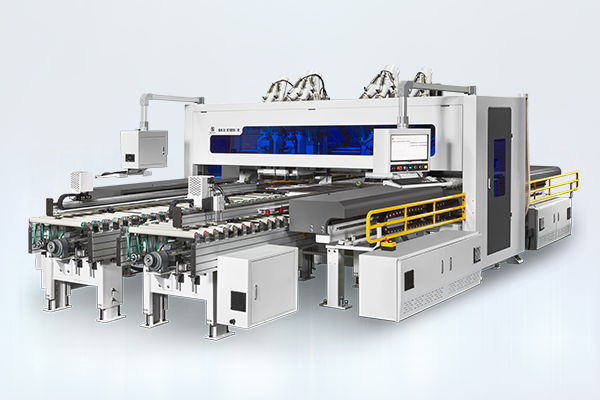

SKD-6125/2 智能木工鉆銑加工中心（雙工位六面鉆）
雙工位六面鉆、六鉆包、四主軸
Double Stations 6 Sides Drilling,6 Drill Chucks, 4 Spindles.
采用雙工位加工技術，自主研發的碰撞干涉預判避讓算法，實現雙工位同時加工工藝不同的工件功能。

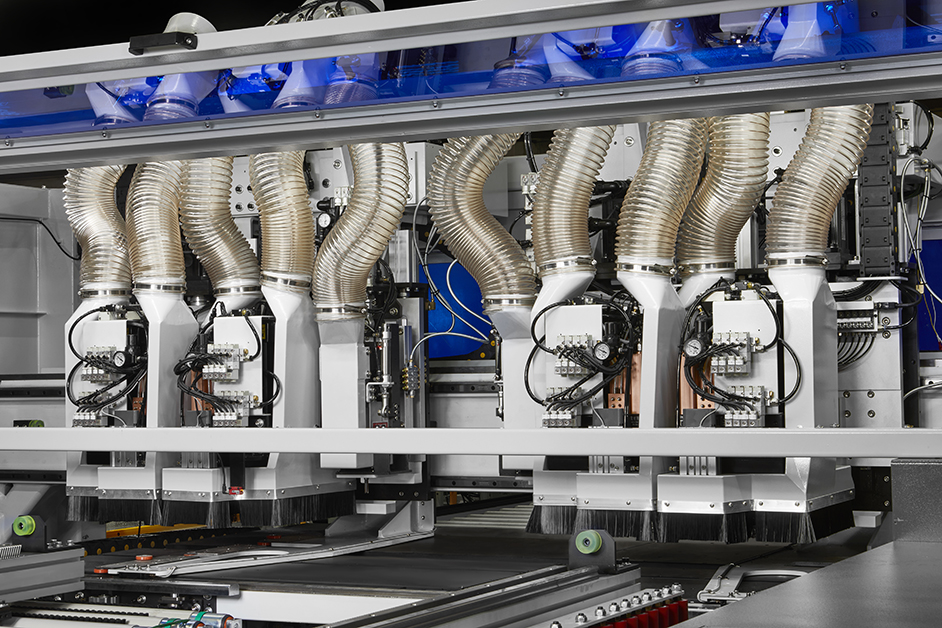

機械上樑左右工位各配置雙軸對稱雙鉆包可對同一工件同時進行同軸孔位的加工，雙倍提升加工速度。
Double Stations Processing technology,independent R&D of collision interference Prediction avoidance algorithm,realize the function of the workpiece with different processing mode at the same time.
Machinery installed with biaxial Symmetric double drill chucks on left and right working stations,
Which can work together for processing the coaxial holes on the same work-piece,double improve the processing speed.
| 技術參數 | SKD-6125/2 |
| 各軸行程與最高定位速度 | |
| X 軸 |
X1/X3:3800mm,130m/min X2/X4:4500mm,130m/min |
| Y 軸 |
Y1/Y3/Y5/Y6:2500mm,110m/min Y2/Y4:1600mm,110m/min |
| Z軸 | Z1-Z6:90mm,60m/min |
| U軸 | U1/U2:1300mm,90m/min |
| 上鉆孔組合裝置 | |
| 鉆孔裝置數量 | 4個/4PCS |
| 垂直鉆 | (6X+6Y）X4 |
| 水平鉆 | （2前+2后；2左+2右）X4 |
| 鉆組電機功率 | 2.2KWx4，4500rpm |
| 下鉆孔組合裝置 | |
| 鉆孔裝置數量 | 2個/2PCS |
| 垂直鉆 | 2組3x3矩陣分布 |
| 鉆組電機功率 |
2.2KWx2，4500rpm |
| 銑型加工主軸 | |
| 銑刀數量 | 4個/4PCS |
| 加工方式 | 開槽&銑型 |
| 刀具直徑 | Ф6-Ф12（刀具可選） |
| 刀柄直徑 | 1/2 |
| 主軸功率 | 3.5KW，24000rpm |
| 加工尺寸范圍 | |
| 板材最小寬度 |
35mm（單機） 100mm（自動連線） |
| 板材最大寬度 |
650mm |
| 板材最小長度 | 250mm |
| 板材最大厚度 | 60mm |
| 其他參數 | |
| 工作臺高度 | 950mm |
| 總功率 | 51.4KW |
| 工作電壓 | 380V，50HZ |
| 工作氣壓 | 0.6-0.8Mpa |
| 外形尺寸 | 6550X4600x2200mm |
| 機械重量 | 6900KG |
| 吸塵口尺寸 | Ф200mmX2，Ф150mmX2，Ф125mmX2 |
雙工位六面鉆、六鉆包、四主軸
Double Stations 6 Sides Drilling,6 Drill Chucks,4 Spindles
